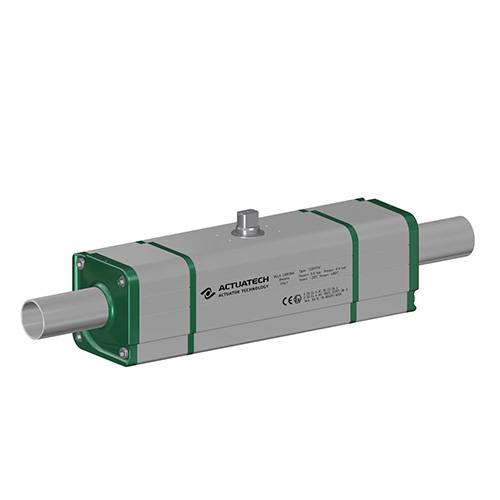

铝制GDD型计量给料气动执行器

  • 特性
  • 特性
  • 物料
  • 规格
  • 附件
  • 文档

技术数据
剂量旋转角度:最大45°
执行器旋转角度:92°(-1°,+ 91°)
扭矩:参见相关执行器表
在每个分配器中,缩写GDD后面的数字对应于在5.6 bar压力下以Nm为单位的启动扭矩值

操作条件
温度:-20°C至+ 80°C
公称压力:5.6 bar;最高工作8.4巴
进料流体:不一定要润滑干燥的过滤压缩空气
如果需要润滑,建议使用与所用执行器类型的内部材料兼容的非洗涤剂油

技术参数表
代码
GDD030401S
GDD030402S
GDD060401S
GDD060402S
GDD106401S
GDD240401S
GDD480401S

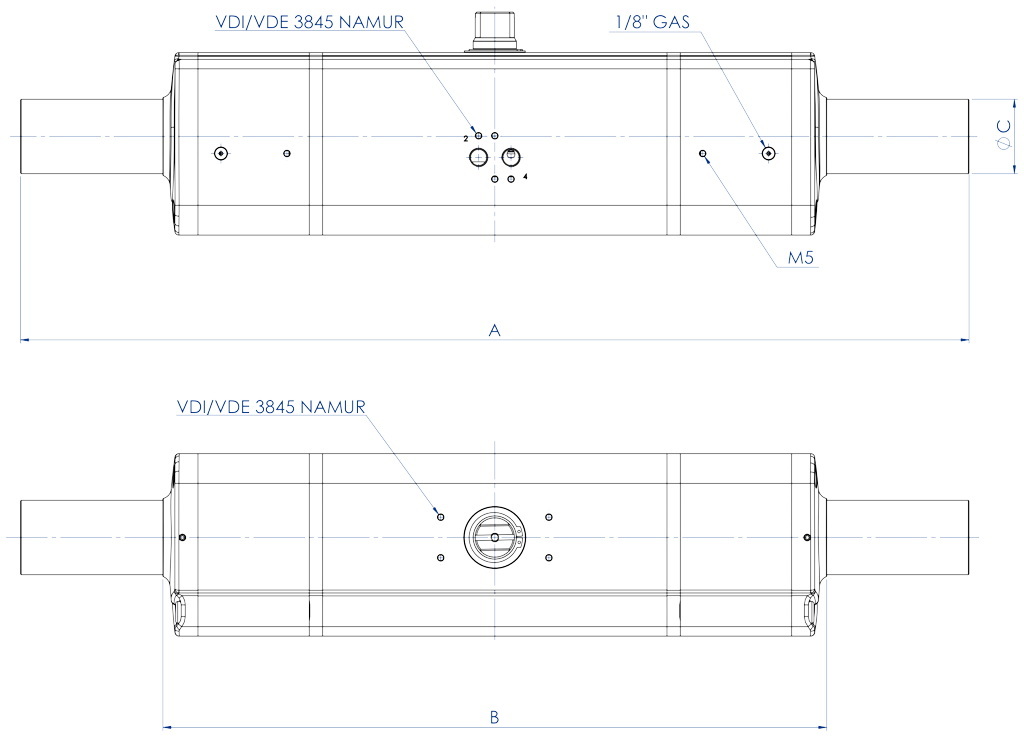

尺寸
GDD30
F03-F05
GDD30
F04
GDD60
F04
GDD60
F05-F07
GDD106
F05-F07
GDD240
F07-F10
GDD480
F10-F12
A [mm]
355
355
423
423
502
589
702
B [mm]
245
245
278
278
345
416
491
C [mm]
29
29
29
29
29
40
55
Full stroke air (dm3/cycle)
0,17
0,17
0,31
0,31
0,57
1,3
2,46
Partial stroke air (dm3/cycle)
0,18
0,18
0,33
0,33
0,59
1,36
2,55
重量[Kg]1,8
1,8
2,8
2,8
4,7
8
14,3

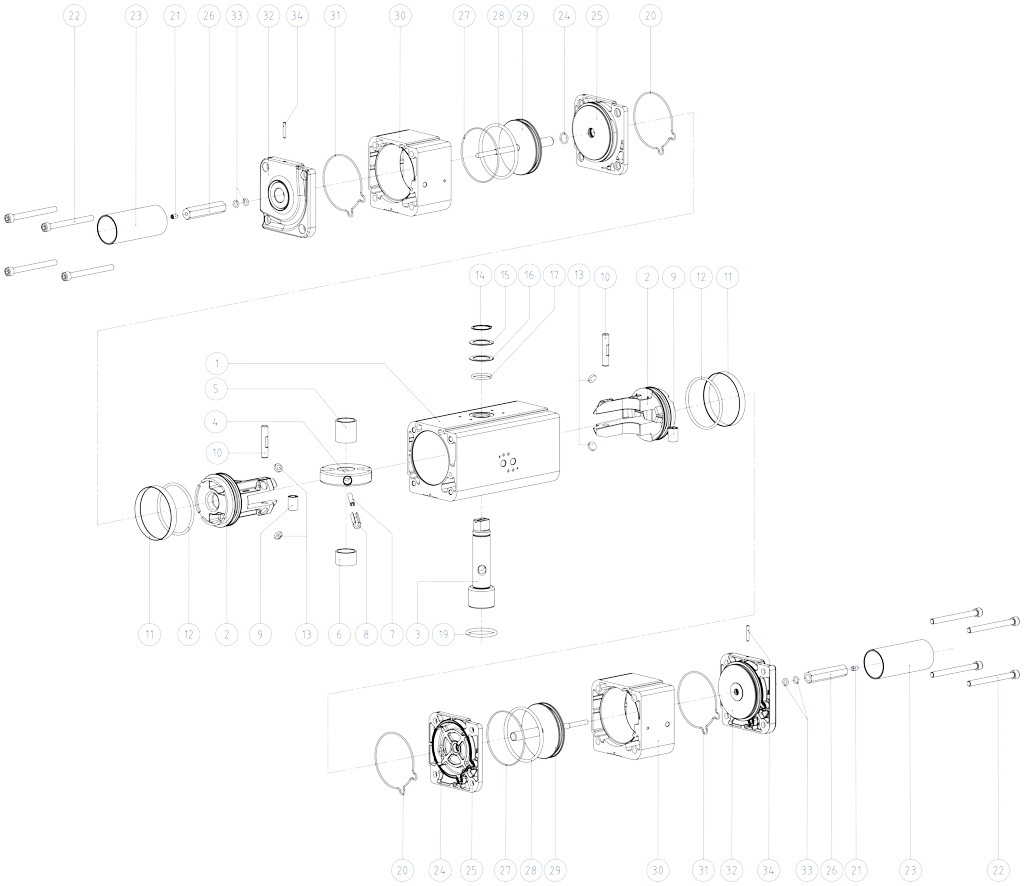

下述尺寸的双级气动执行器组件:GDD30-GDD480

材质
位置
名称

数量

材质
1
缸筒1
铝合金
2
活塞
2
铝合金
3
阀轴
1
不锈钢
4
十字滑块
1
合金钢
5
滑动轴承
1
乙缩醛树脂
6
支承滑套
1
乙缩醛树脂
7
十字滑块塑料内杆
1
合金钢
8
十字滑块塑料外杆
1
合金钢
9
钢套2
合金钢
10
传动轴
2
合金钢
11
密封环
2
聚氨酯
12
活塞O形圈
2
NBR
13
活塞支承盘
4
PTFE 碳石墨填料
14
Seeger 弹性圈
1
不锈钢
15
垫片
1
不锈钢
16
外部止推轴承
1
乙缩醛树脂
17
轴上O形圈
1
FKM
18
定心环
1
铝合金
19
下轴O形圈1
FKM
20
封盖O形密封圈
2
NBR
21
调整装置固定螺柱
2
不锈钢
22
螺栓
8
不锈钢
23
保护套
2
铝合金
24
中封盖O形圈
2
FKM
25
中封盖
2
铝合金
26
调节装置防松螺母
2
铝合金
27
中封盖外O形圈
2
NBR
28
附活塞O形圈
2
NBR
29
附活塞
2
铝合金
30
附缸筒
2
铝合金
31
末端封盖O形圈
2
NBR
32
末端封盖
2
铝合金
33
末端封盖O形内圈
4
FKM
34
保护套固定螺柱2
不锈钢

运行示意图

常规使用条件和运行原理

用途:
经过称重装置完成液体或半固态材料的填充-计量给料。粗料或细料计量给料的双效执行器。
标准配置:
搭配符合EN ISO5211标准的双效执行器。
作业方式:

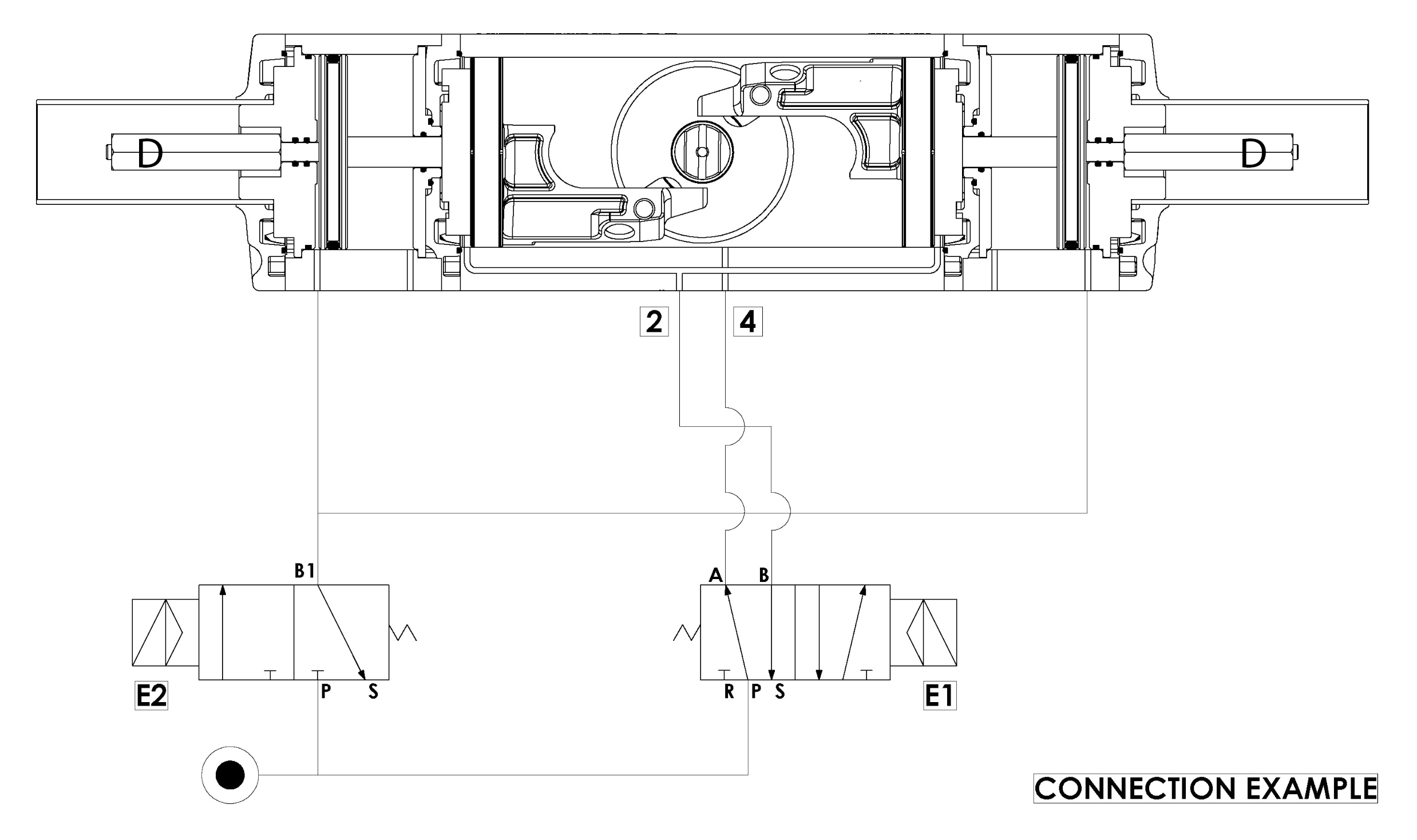

基础型号为ACTUATECH品牌执行器。执行器内共有两个缸筒,内部的活塞与活塞杆连接。执行器的活塞将执行器的旋转角度停止在预设位置,避免完全旋转和阻隔阀门的全部流量。执行器运行依靠两个电磁阀(E1 = 5/2;E2 =3/2)实现。E1负责控制执行器,E2负责控制外部缸筒。与下述参考图纸中的电磁阀相关的范例:
- 阀门完全关闭(0°)时:
E1: A-加压,B-排放;E2:B1-排放
- 阀门完全开启(90°)进行粗料调节时:
E1: A-排放,B-加压;E2:B1-排放

达到预设数值,例如填满总体积的90%时,将屏蔽粗料(阀门全开)信号,空气进入E2,而后E1的位置会出现变更,外部活塞移动至所需的笔和角度,例如30°(结束调节),降低流量需求。

例如阀门打开至30°(结束调整)时:
E1: A-加压,B-排放;E2:B1-加压。

这一中间位置和相应的阀门流量的重现与每一次流程重复精准相关。
注意:预期调整角度通过防松螺母实现,介于0°至45°之间。
若理论数值与实际数值一致,则需要屏蔽E2处(B1-排放)的结束调整信号;执行器开始移动,使阀门完全关闭。至此结束填充-计量给料流程。
结论:
ACTUATECH设备可以安装于任何在长循环作业期间需要精准给料的位置。

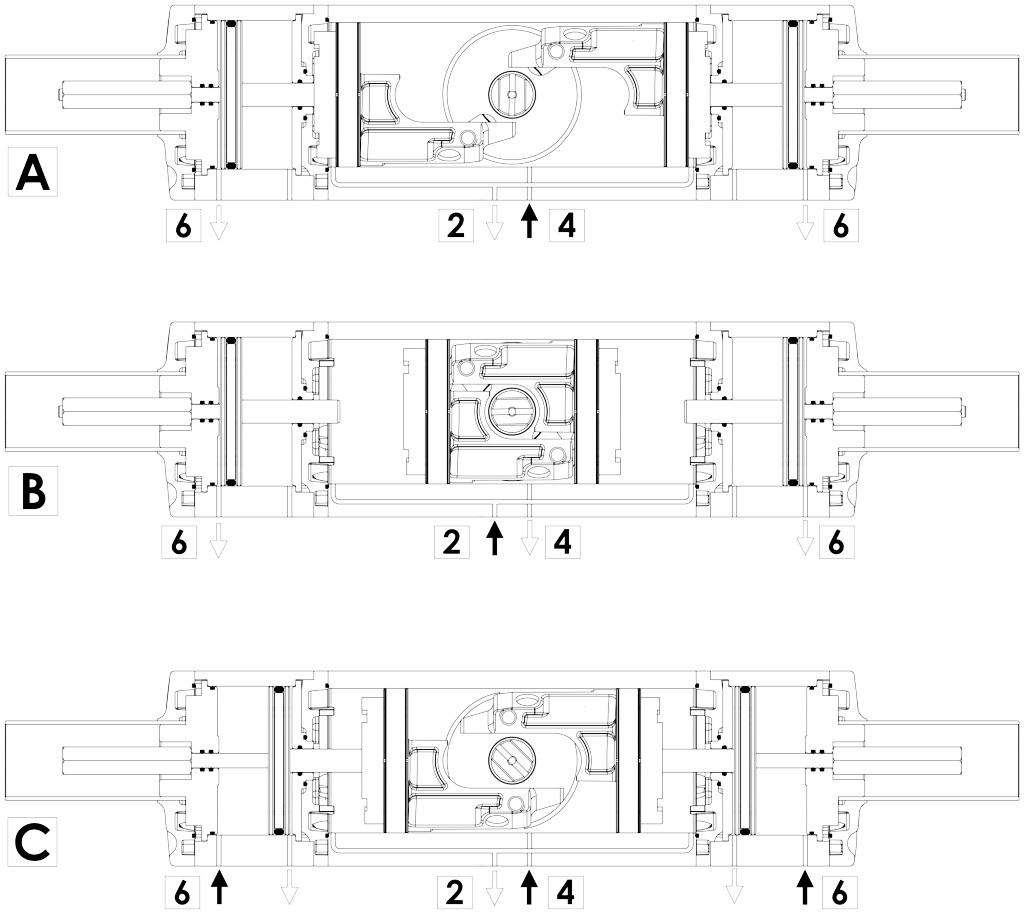

A. 全闭合位置
在这一位置,执行器向4号口供应,2号和6号孔进行排放。

B. 全开启位置(近似90°)

在这一位置,执行器向2号口供应,4号和6号孔进行排放。

C. 中间位置(准确计量)

在这一位置,执行器同时向6号口和4号口供应,2号孔进行排放。这这一条件下,外部活塞运动至相应的角度,引起阀门的流量将会减少。


配备限位器的信号盒

手动解锁操纵器

NAMUR 电磁阀

电磁阀

电气定位器(内置安全装置)

气动定位器

接近式限位器

机电式限位器

气动式限位器

抗爆燃限位器II2GD ExdIIC

有关详情请查阅ACTUATECH附件产品目录。
