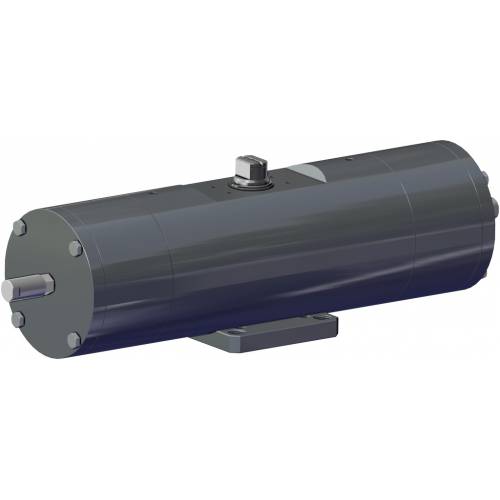

A105碳钢材质GS单效气动执行器

  • 优点
  • 特性
  • 特性
  • 规格
  • 规格
  • 文档

1.自润滑的密封滑动轴承
降低活塞与缸筒之间的摩擦力;
即便长期停用,亦可避免密封件与缸筒发生粘连。

2.缸筒、套管和传动轴的硬度超过50 HRC

更强的执行器内部抗力

3.缸筒和活塞之间的滚动摩擦

更小的摩擦力

4.滚动摩擦的十字滑块(通过活塞和无传动装置的轴,将线性运动转换为旋转运动)。

活塞和传动轴之间的摩擦力更小,从而减少零部件磨损
打开和关闭时有着更强的起动扭矩
相较于齿轮和齿条式执行器,其尺寸更小,安装空间需求更低
相较于齿轮和齿条式执行器,其重量更小(-30% Kg/Nm),建造基础设施时可降低成本
相较于齿轮和齿条式执行器,其耗气量更低,(双效:-40% 空气 cm³/Nm;单效:-20% 空气 cm³/Nm),能够有效降低压缩机的工作负荷,或直接使用小尺寸压缩机。

5.滑动缸筒

得益于较低的表面粗糙度,可以降低轴承的磨耗

6.Stainless steel shaft
Higher corrosion resistance

自GD15型号起接埠NAMUR电磁阀的接口

无需安装额外基座

在ACTUATECH自有设施内完成全部生产流程

对加工各个阶段的最佳管控

ATEX认证
可安装于潜在易爆的环境内

最高达SIL3等级的认证
更高的运行安全等级

技术参数
扭矩介于360Nm~960Nm之间
法兰接口标准:EN ISO 5211;F10 - F12 - F14 - F16
符合EN 15714-3标准
旋转角度:92°(-1°,+91°)
起动扭矩:返回时的起动扭矩仅取决于弹簧的运动,与供应压力无关。弹簧调教共有4种不同类型;具体请参见 GS 气动执行器产品目录中的表格
弹簧顺时针旋转时,实现自动关闭。
标准型GS执行器的代码中包含5.6Bar时起动扭矩(Nm)下的动力切割(6=5.6Bar)
环氧树脂涂装的执行器
ATEX认证型号符合欧盟《2014/34/UE》

运行条件

温度:-20℃~+80℃
额定压力:5.6bar;最高作业压力:8.4bar
流体源:无需润滑且经过滤的压缩空气。需要润滑时,请使用与NBR材质相兼容的油料。

技术参数表

代码
GSC0360416S
GSC0480416S
GSC0720424S
GSC0720416S
GSC0960416S

密封备件
KGGSS223
KGGSS224
KGGSS225
KGGSS225
KGGSS226

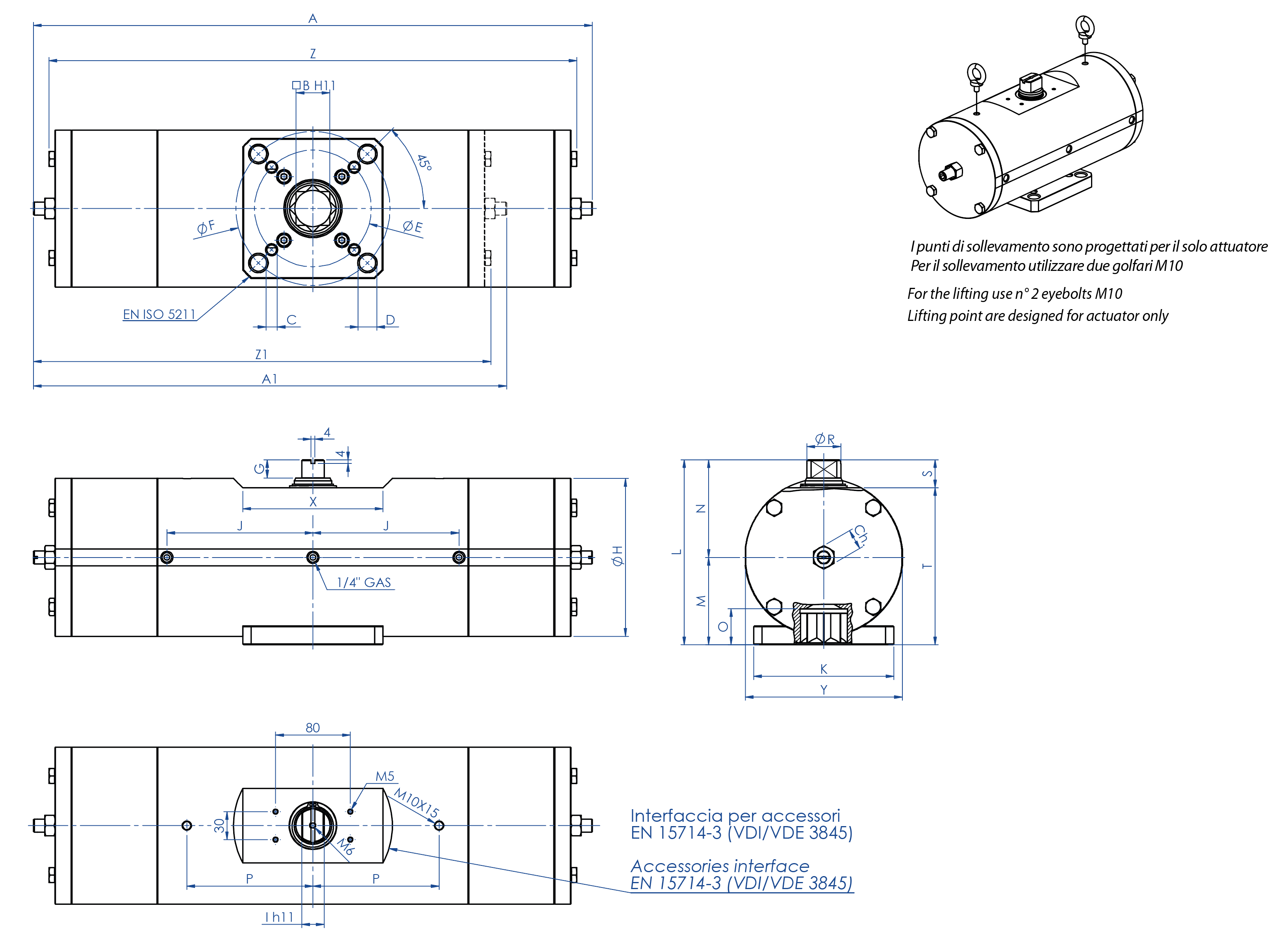

尺寸
GS0360
F10/F12
GS0480
F12/F16
GS0720
F12
GS0720
F14
GS0960
F12/F16

A
565,5
598
736,8
736,8
769,6

A1 (2,8 Bar)
483,5
506
630,8
630,8
645

B
27
36
36
36
46

C x depth
M10x11,5
M12x20
M12x18
M16x18
M12x23

D x depth
M12x11,5
M20x20
-
-
M20x23

ØE
102
125
125
140
125

ØF
125
165
-
-
165

G
19,5
19,5
19,5
19,5
18,5

ØH
156
169
188
188
211

I
22
24
27
27
32

J
138,5
156,3
179,5
179,5
192

K
115
150
130
130
150

L
178
198
216
216
237,7

M
78,5
93,5
101,5
101,5
114,7

N
99,5
104,5
114,5
114,5
123

O
29,5
38,5
38,5
38,5
48,5

P
116
135
160
160
160

ØR
31,8
36,5
41
41
46

S
30
30
30
30
30

T
148
168
186
186
207,7

X
150
150
150
150
150

Y
155
168
187
187
209

Z
525,8
565
685
685
718,4

Z1 (2,8 Bar)
435,8
473
559,4
559,4
593,8

Ch
22
22
24
24
24

Ch1 (2,8 Bar)
24
24
30
30
30

重量(Kg)
45,5
60
82,5
82,5
112

重量(2,8 Bar) (Kg)
37,5
51
77
77
96

供气量 (dm3/cycle) (l/cycle)
2
2,7
4,3
4,3
5,6

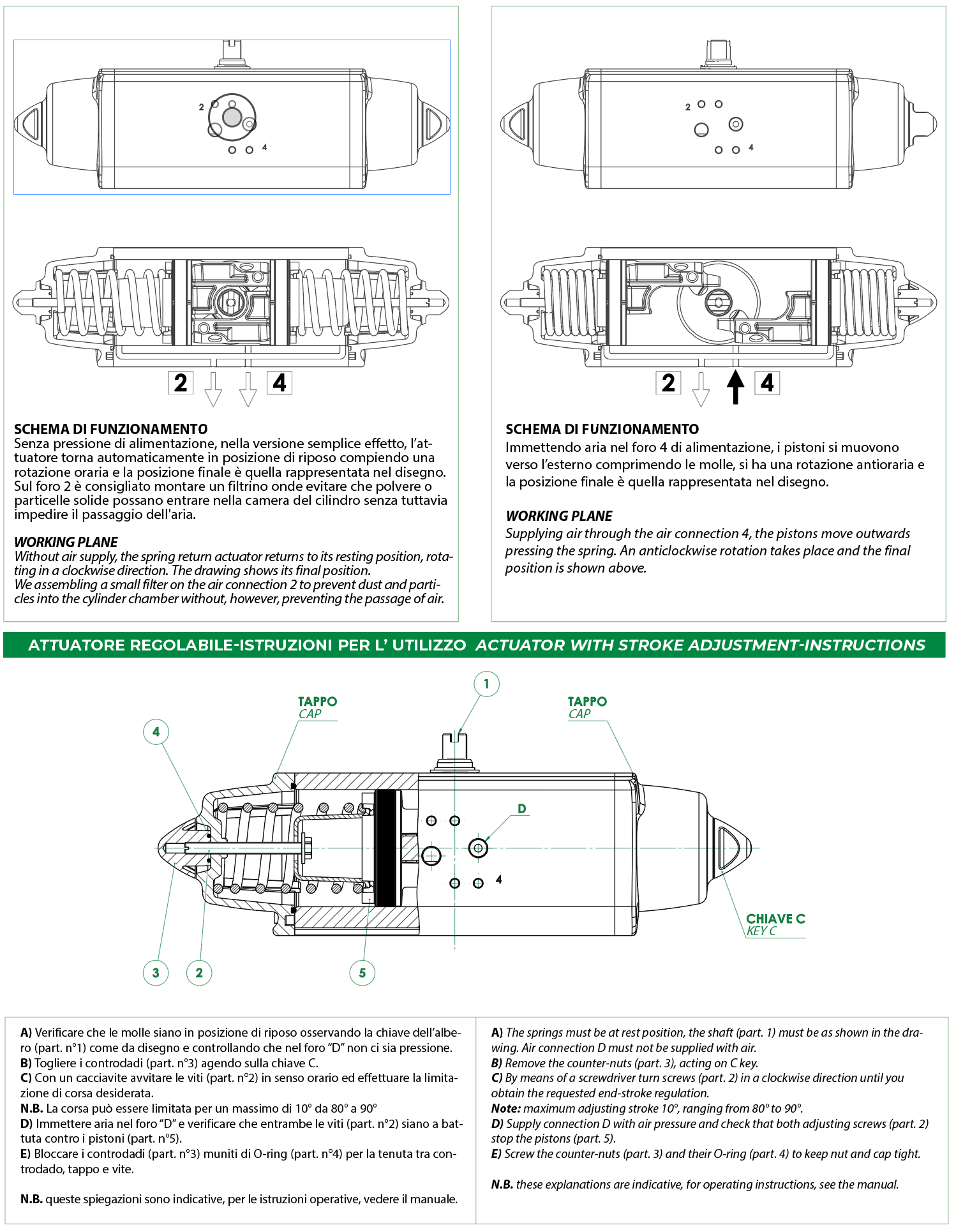

GS气动执行器操作图
