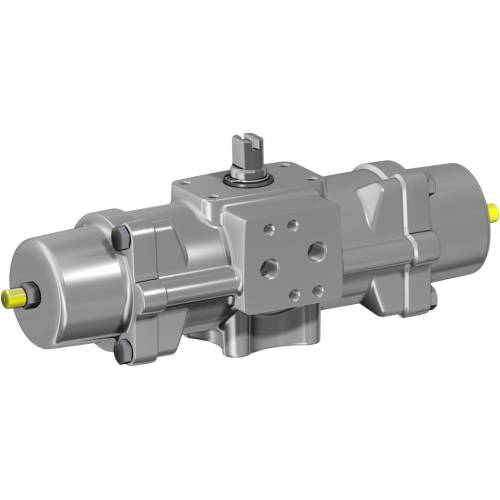

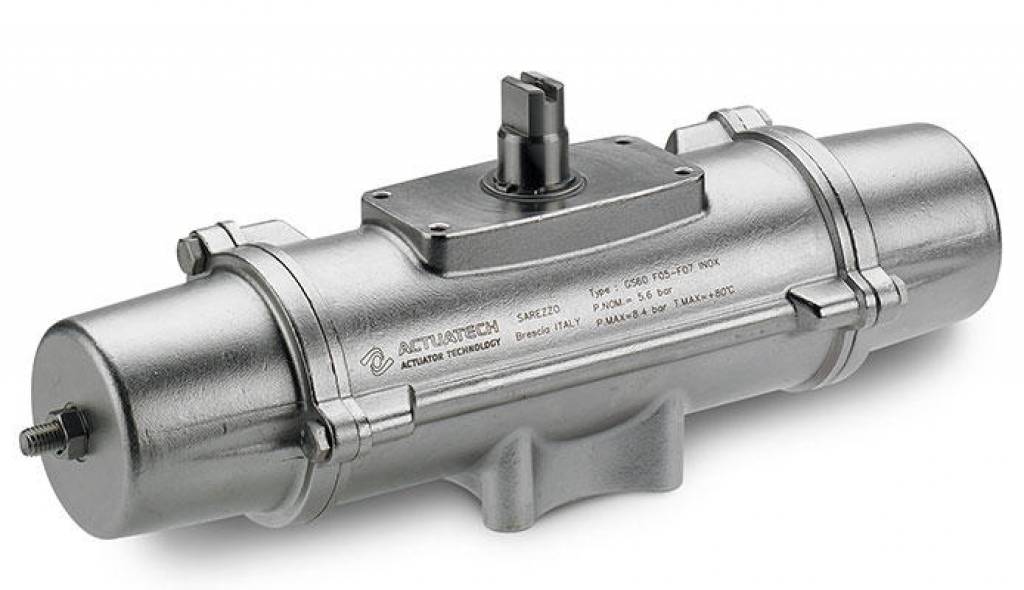

失蜡法CF8M不锈钢材质GS型单效气动执行器

  • 优点
  • 特性
  • 特性
  • 物料
  • 规格
  • 附件
  • 文档
GS15-GS240

1.自润滑的密封滑动轴承
降低活塞与缸筒之间的摩擦力;
即便长期停用,亦可避免密封件与缸筒发生粘连。

2.缸筒、套管和传动轴的硬度超过50 HRC

更强的执行器内部抗力

3.缸筒和活塞之间的滚动摩擦

更小的摩擦力

4.滚动摩擦的十字滑块(通过活塞和无传动装置的轴,将线性运动转换为旋转运动)。

活塞和传动轴之间的摩擦力更小,从而减少零部件磨损
打开和关闭时有着更强的起动扭矩
相较于齿轮和齿条式执行器,其尺寸更小,安装空间需求更低
相较于齿轮和齿条式执行器,其重量更小(-30% Kg/Nm),建造基础设施时可降低成本
相较于齿轮和齿条式执行器,其耗气量更低,(双效:-40% 空气 cm³/Nm;单效:-20% 空气 cm³/Nm),能够有效降低压缩机的工作负荷,或直接使用小尺寸压缩机。

5.滑动缸筒

得益于较低的表面粗糙度(0.15μRa),可以降低轴承的磨耗

自GD15型号起接埠NAMUR电磁阀的接口

无需安装额外基座

在ACTUATECH自有设施内完成全部生产流程

对加工各个阶段的最佳管控

ATEX认证
可安装于潜在易爆的环境内

最高达SIL3等级的认证
更高的运行安全等级

技术参数
扭矩介于15Nm~240Nm之间
法兰接口标准:ISO 5211;F03 - F05 - F07 - F10
符合15714-3标准
旋转角度:92°(-1°,+91°)
起动扭矩:返回时的起动扭矩仅取决于弹簧的运动,与供应压力无关。弹簧调教共有4种不同类型;具体请参见 GS 气动执行器SR表格
弹簧顺时针旋转时,实现自动关闭。对于任意一台执行器, GS 后的数字即对应于压力为5.6bar时的起动扭矩(Nm)
自GS30尺寸起,可以直接将NAMUR电磁阀安装在执行器上
GS15型号强制配备NAMUR接口
ATEX认证型号符合欧盟《2014/34/UE》

运行条件

温度:-20℃~+80℃
额定压力:5.6bar;最高作业压力:8.4bar
流体源:无需润滑且经过滤的压缩空气
如果需要润滑,建议使用与所用执行器类型的内部材料兼容的非洗涤剂油

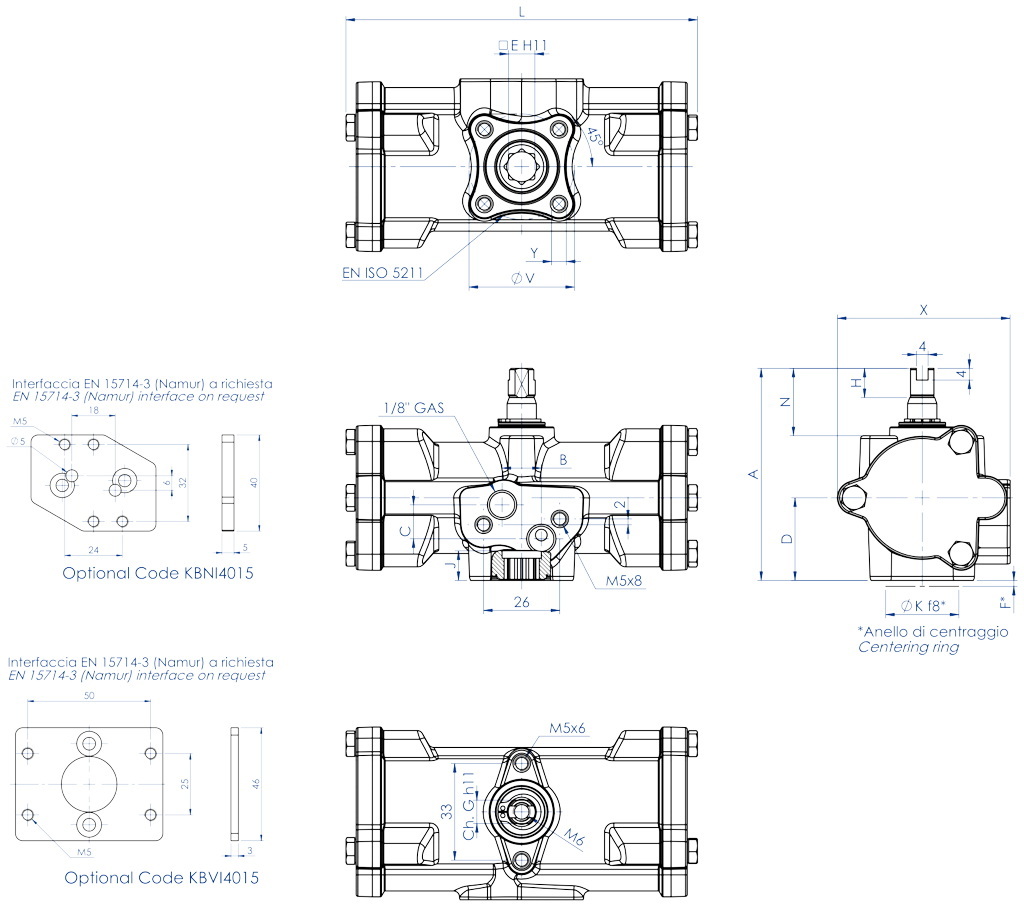

GS15

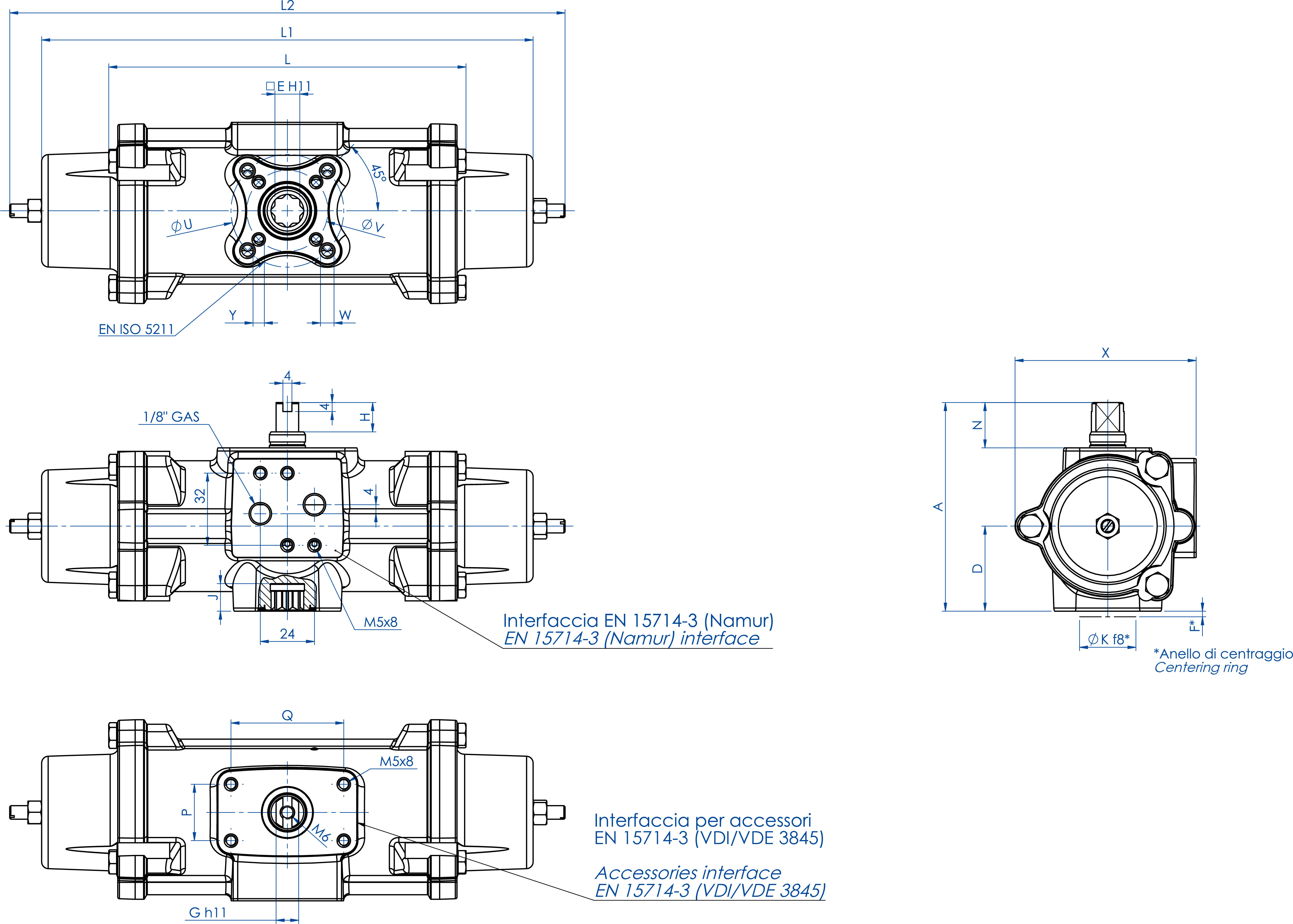

GS30 ÷ GS240

技术参数表

代码
GS015516S
GS030516S
GS060516S
GS120516S
GS240516S

密封备件
KGGSS214
KGGSS216
KGGSS218
KGGSS220
KGGSS222
尺寸
GS 15 F03
GS 30 F03-F05
GS 60 F05-F07
GS 120 F05-F07
GS 240 F07-F10

L mm.
134,6
158,4
192,9
246,8
298,4

L1 mm.
194,2
217,9
287,5
341,2
421

L2 mm.
224
246,2
316,5
376,2
463,9

A mm.
80,4
92,5
116,5
136,4
160

D mm.
32,7
37,7
46,2
56,2
68

E mm.
9
11
14
17
22

F mm.
2
2
3
3
3

Ch. G mm.
9
10
12
15
19

H mm.
10
13
13
17
19

N mm.
23
20
30
30
30

X mm.
68
80,3
94,4
117
139,7

J mm.
10,2
12,2
16,3
19,3
24,3

ØK mm.
25
25
35
35
55

Q mm.
50
50
80
80
80

P mm.
25
25
30
30
30

ØU mm.
-
50
70
70
102

ØV mm.
36
36
50
50
70

Y x prof. depth mm.
M5x9
M5x9
M6x11
M6x11
M8x13

W x prof. depth mm.
-
M6x11
M8x15
M8x13
M10x22

气体dm3/cycle
0,09
0,16
0,33
0,69
1,34

重量Kg.
1,6
2,4
4,5
7,6
12,9

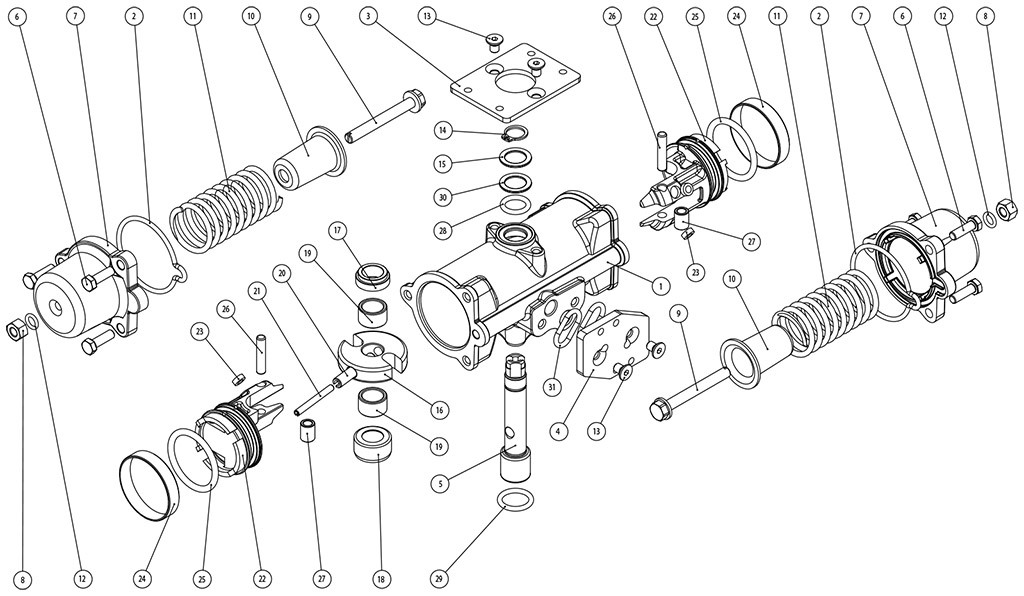

CF8M精密铸造"GS"单效气动执行器的组件:GS15

材质I GS15
位置
名称·

数量

材质
1
缸筒
1
不锈钢
2*
封盖O形圈2
NBR
3
VDI/VDE 基座
1
不锈钢
4
NAMUR 基座
1
不锈钢
5
阀轴
1
不锈钢
6
螺栓
6
不锈钢
7
封盖
2
不锈钢
8
螺母
2
不锈钢
9
弹簧预紧螺栓
2
不锈钢
10
弹簧压板
2
合金钢
11
弹簧
2
合金钢
12*
O形圈
2
NBR
13
螺栓
4
不锈钢
14
Seeger 弹性圈
1
不锈钢
15
垫圈
1
不锈钢
16
十字滑块
1
合金钢
17上轴支承件
1乙缩醛树脂
18下轴支承件
1乙缩醛树脂
19支承套
2乙缩醛树脂
20十字滑块塑料外杆
1合金钢
21十字滑块塑料内杆
1合金钢
22活塞
2铝合金
23*活塞支承盘
4PTFE 碳石墨填料
24*密封环
2聚氨酯
25*活塞O形圈
2NBR
26传动轴
2合金钢
27衬套
2合金钢
28O形圈
1FKM
29O形圈
1FKM
30止推轴承
1乙缩醛树脂
31NAMUR形圈
2NBR
* 备件套装的组件

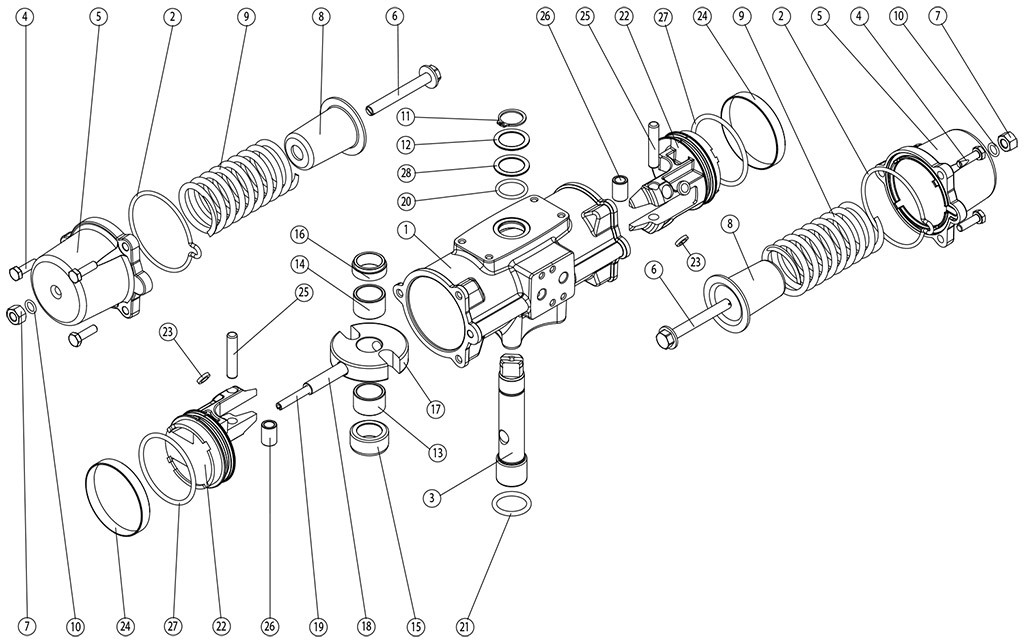

"GS"单效精密铸造CF8M不锈钢气动执行器的组件 - 尺寸:GS30-GS240

材质 GS30-GS240
位置名称数量
材质
1缸筒1不锈钢
2*封盖O形圈
2NBR
3阀轴
1不锈钢
4螺栓
6不锈钢
5封盖
2不锈钢
6弹簧预紧螺栓
2不锈钢
7螺母
2不锈钢
8弹簧压板
2合金钢
9弹簧2合金钢
10*O形圈2NBR
11Seeger 弹性圈
1合金钢
12垫圈
1合金钢
13下支承衬套
1乙缩醛树脂
14上支承衬套
1乙缩醛树脂
15下轴支承件
1乙缩醛树脂
16上轴支架
1乙缩醛树脂
17十字滑块
1合金钢
18十字滑块塑料外杆
1合金钢
19十字滑块塑料内杆a1合金钢
20十字滑块塑料内杆
1FKM
21轴下O形圈
1FKM
22活塞2铝合金
23*活塞支架
4PTFE 碳石墨填料
24*密封环
2聚氨酯
25传动轴
2合金钢
26Bussola2合金钢
27*活塞O形圈
2NBR
28止推轴承
1乙缩醛树脂
* 备件套装的组件

GS气动执行器操作图

左侧图纸 = 处于开启位置的阀门
右侧图纸 = 处于闭合位置的阀门

气路连接典型图表
标准GS型执行器的活塞安装方式如上所示.虽然弹簧力量降低,但机械组件在行程末端时因几何构型具备更强的扭矩。当执行器处于阀门开启位置时,弹簧完全被压缩,此时即可精准的对限位装置进行调节。配备回弹弹簧的反向运动执行器于气体加压或断电时,阀门必须能够自动开启。在反向运动执行器内,阀门被置入在缸体内(例如双效执行器),且由于弹簧产生的力量,执行器正常开启。注意!因结构原因,反向运动型号的正常扭矩表现与标准型号存在差异。注意!为了避免弹簧运动期间执行器内室吸取灰尘或污渍,请在2号小门处安装一个过滤器。与中间室相连的小门4在加压时,旋转传动轴逆时针将其开启。为了符合ISO 5599-2国际标准,执行器的姿态、位置、方向和气门连接形式必须经过明确鉴别且按照数字2和4的要求进行销售。

配备限位器的信号盒

手动解锁操纵器

NAMUR 电磁阀

电磁阀

电气定位器(内置安全装置)

气动定位器

接近式限位器

机电式限位器

气动式限位器

抗爆燃限位器II2GD ExdIIC

有关详情请查阅ACTUATECH附件产品目录。
